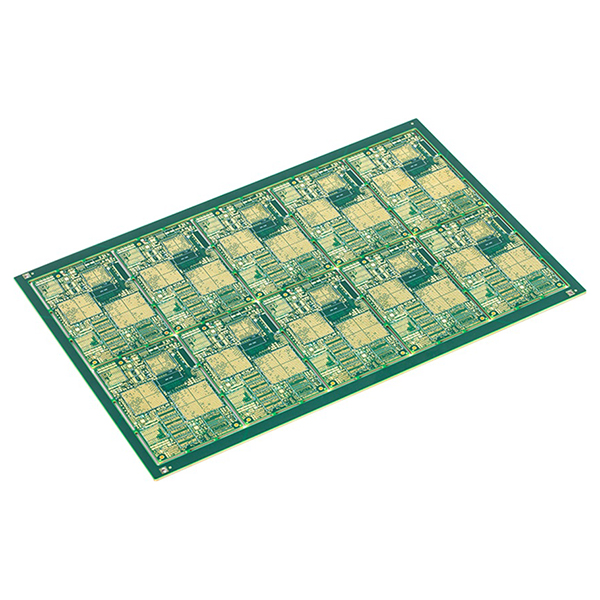

PCB HDI de 24 camadas e 2ª ordem para aplicações de alta densidade

Uma placa de circuito impresso (PCB) de vinte e quatro camadas

Uma placa de circuito impresso (PCB) de vinte e quatro camadas é uma PCB multicamadas de alta qualidade, normalmente utilizada em sistemas eletrónicos que requerem circuitos complexos, encaminhamento de alta densidade, transmissão de sinais de alta velocidade e elevada fiabilidade.

Principais características das PCBs de 24 camadas

• Suporta roteamento de circuitos complexos e de densidade ultra-alta.
• Utiliza tecnologia HDI de 2ª ordem com vias cegas/enterradas empilhadas e escalonadas.
• Excelente integridade de sinal e desempenho EMI/EMC.
• Controle preciso da impedância e rede de distribuição de energia otimizada.
• Adequado para projetos de integração de alta velocidade, alta frequência e multi-chip.
• Atende aos requisitos para montagem de componentes em grande escala com alta confiabilidade.
• Várias camadas fornecem amplo espaço de roteamento para projetos de circuitos extremamente complexos e layouts de componentes ultra-densos.
• Desempenho elétrico superior: a estrutura multicamadas ajuda a melhorar a integridade do sinal e da energia, reduzindo a interferência e o ruído.
• Controle EMI/EMC forte: facilita o projeto de compatibilidade eletromagnética, ideal para aplicações de alta velocidade e alta frequência.
• Suporta processos avançados, como vias cegas/enterradas e HDI, permitindo tamanhos menores e maior integração.

Principais aplicações de PCBs de 24 camadas

• Servidores de alto desempenho e equipamentos de data center.
• Equipamentos de comunicação de rede e estações base.
• Sistemas eletrônicos aeroespaciais.
• Instrumentos médicos e automação industrial.
• Terminais de computação e comunicação de ponta.

Especificações principais

• Número de camadas:24
• Material:FR-4 (Tg180), VT-47
• Espessura da placa:2,59 ± 0,26 mm
• Largura/espaçamento do traço:3,5/5,0 mil
• Diâmetro do orifício:0,25 mm
• Acabamento da superfície:ENIG (ouro por imersão)
