Solução PCB de alta velocidade para transmissão ultrarrápida de dados

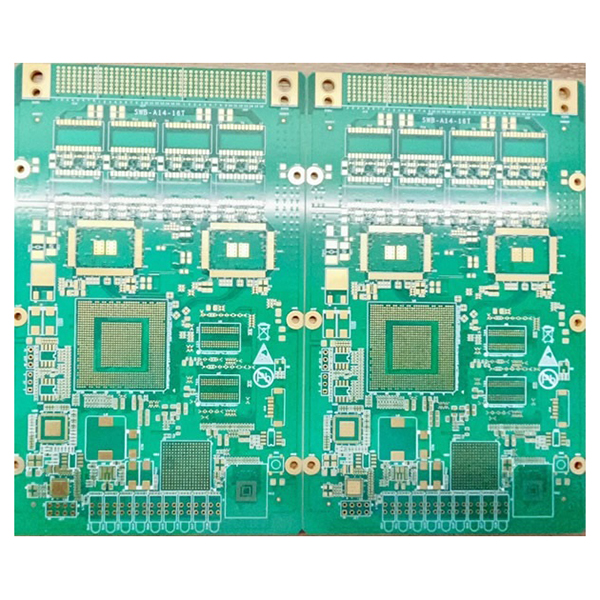

Placa de alta velocidade (PCB de alta velocidade, placa de alta velocidade)

Placa de alta velocidade (PCB de alta velocidade, placa de alta velocidade) refere-se a uma placa de circuito impresso (PCB) especialmente projetada e fabricada para transmissão de sinal de alta velocidade. As placas de alta velocidade são otimizadas em termos de estrutura, materiais e processos para garantir a integridade do sinal, compatibilidade eletromagnética e confiabilidade em ambientes de transmissão de dados de alta frequência, grande largura de banda e alta velocidade.

Principais características

• Design com alto número de camadas:Utiliza uma estrutura de interconexão de alta densidade de 18 camadas, suportando transmissão complexa de sinais de alta velocidade e integração multifuncional para atender às necessidades avançadas de design de sistemas eletrônicos.
• Capacidade de proporção ultra-alta:Com uma espessura final da placa de 4,0 mm, diâmetro mínimo do orifício de 0,20 mm e uma relação de aspecto de até 20:1, é adequada para aplicações que exigem alta confiabilidade e alta carga de corrente.
• Substrato premium:Utiliza material de alto desempenho Panasonic M6, com baixa perda e excelentes propriedades dielétricas para garantir uma transmissão de sinal estável em alta velocidade.
• Controle preciso da impedância:Alta precisão no controle da impedância característica, ±7,5% para ≤50Ω e ±5% para &gt.50Ω, garantindo a integridade do sinal de alta velocidade e compatibilidade com várias interfaces de alta velocidade.
• Tecnologia avançada de perfuração traseira:Emprega perfuração traseira dupla face, com comprimento de stub inferior a 0,08 mm, reduzindo efetivamente a interferência e a reflexão do sinal e melhorando a integridade do sinal.
• Tecnologia de via tampada com resina:Utiliza o processo de via com resina para melhorar o isolamento e a resistência mecânica dentro das vias, adequado para roteamento de alta densidade e projetos de embalagem BGA.
• Capacidade de transmissão de velocidade ultra-alta:Suporta taxas de transmissão de dados de até 64 Gbps, atendendo às necessidades futuras de interconexão de alta velocidade e grande largura de banda.

Principais aplicações

• Estações base 5G e equipamentos de comunicação de alta velocidade.
• Switches e roteadores de alta velocidade para data centers.
• Placas-mãe de servidor e dispositivos de armazenamento de alto desempenho.
• Instrumentos de teste e processamento de sinais de alta velocidade.
• Dispositivos de rede e sistemas eletrônicos de ponta com requisitos rigorosos de alta velocidade e alta confiabilidade.
