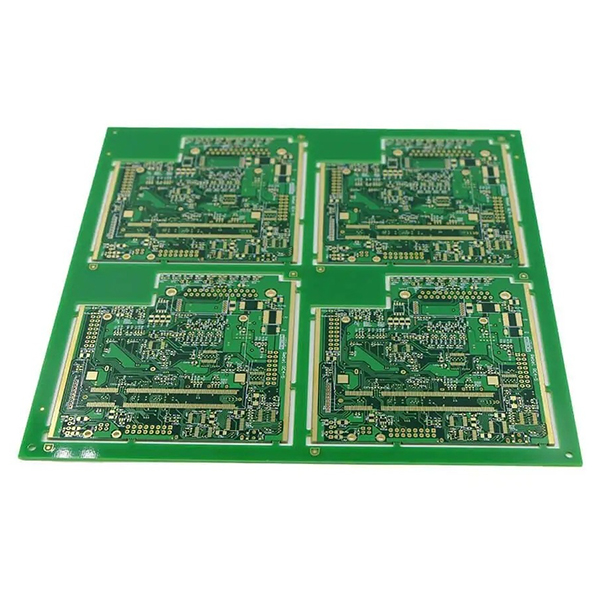

PCB híbrido

PCB híbrido significa placa de circuito impresso laminada mista

As placas laminadas híbridas representam uma solução estrutural avançada para PCB, equilibrando alto desempenho e custo-benefício, ideal para produtos eletrônicos que exigem múltiplas capacidades, como alta frequência, alta velocidade e resistência a altas temperaturas.

Descrição

PCB híbrido (PCB laminado misto)

PCB híbrido (PCB laminado misto) refere-se a uma placa multicamadas formada pela laminação de dois ou mais tipos diferentes de substratos — como FR4, PTFE, cerâmica ou materiais de alta frequência — em uma única placa de circuito impresso (PCB), conforme necessário. Essa placa combina as vantagens de vários materiais, equilibrando o desempenho de transmissão de sinal de alta frequência/alta velocidade com excelente resistência mecânica e controle de custos.

Principais características

  1. Diversidade de materiais:As combinações comuns incluem FR4 + materiais de alta frequência, FR4 + cerâmica, FR4 + PI, etc.
  2. Complementaridade de desempenho:Permite camadas específicas para operação de alta frequência/baixa perda, enquanto outras oferecem alta resistência/baixo custo.
  3. Ampla aplicação:Amplamente utilizado em radares, antenas, RF, comunicações 5G, eletrônica automotiva, aeroespacial e outros campos.

Cenários de aplicação

  1. As camadas de sinal de alta frequência/alta velocidade utilizam materiais de alta frequência, enquanto outras camadas empregam materiais convencionais como FR4, equilibrando desempenho e custo.
  2. As camadas de energia e sinal utilizam materiais com diferentes constantes dielétricas e coeficientes de expansão térmica para aumentar a confiabilidade.

Vantagens e desafios

  1. Vantagens:Melhora o desempenho geral da PCB, otimiza custos e acomoda requisitos de circuitos complexos.
  2. Desafios:Processos de fabricação complexos exigem alta precisão na laminação, ligação entre camadas e correspondência do coeficiente de expansão térmica.
