PCB de controle de impedância para transmissão de sinal em alta velocidade

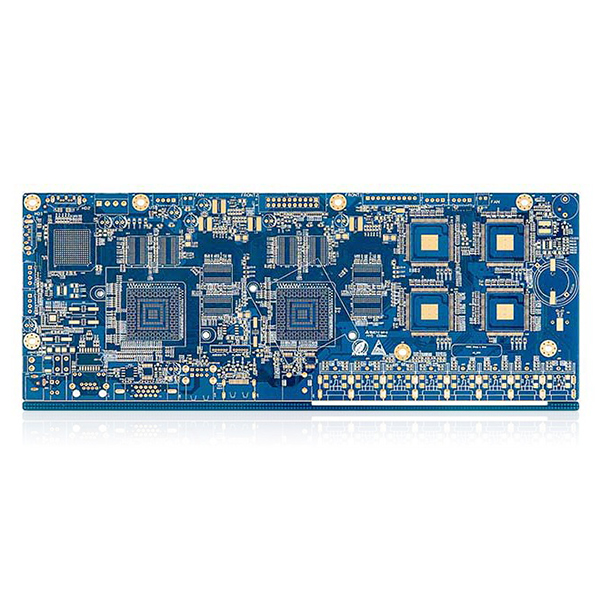

A PCB de controle de impedância é um tipo de placa de circuito impresso na qual a impedância de traços específicos é rigorosamente controlada durante o projeto e a fabricação. É amplamente utilizada em produtos eletrônicos e sistemas com altos requisitos de integridade de sinal de alta velocidade e desempenho elétrico.

Descrição

PCB de controle de impedância

O principal objetivo de um PCB de controle de impedância é garantir um valor de impedância estável e previsível durante a transmissão de sinais em alta velocidade, reduzindo assim problemas como reflexão, interferência e perda de sinal, e garantindo a integridade e a confiabilidade do sinal.

Principais características

  • Design multicamadas de alta qualidade:A estrutura de 12 camadas suporta sistemas de circuitos complexos e roteamento de sinal em camadas, melhorando o desempenho elétrico geral.
  • Controle rigoroso de impedância:O valor de impedância de 100 Ω com uma tolerância de ±10% atende aos requisitos de alta precisão da transmissão de sinais digitais de alta velocidade, reduzindo significativamente a distorção e a reflexão do sinal.
  • Fabricação de alta precisão:A largura de linha de 3,8 mil e o espaçamento entre linhas de 3,2 mil são adequados para roteamento de alta densidade e suportam o design de produtos eletrônicos altamente integrados.
  • Excelentes materiais e acabamento:Fabricado com substrato FR-4 de alta qualidade, constante dielétrica estável e processo HASL sem chumbo, melhorando a compatibilidade ambiental e a confiabilidade da soldagem.
  • Excelente isolamento entre camadas:A estrutura multicamadas e os materiais cuidadosamente selecionados garantem o isolamento entre camadas, aumentando a confiabilidade e a durabilidade da placa.
  • Adequado para transmissão de sinal de alta velocidade:O design estrutural otimizado e a seleção de materiais tornam-na ideal para várias aplicações eletrônicas de alta velocidade e alta frequência.

Principais aplicações

  • Equipamentos de comunicação de rede, como switches, roteadores e módulos de transmissão de dados de alta velocidade.
  • Servidores e dispositivos de armazenamento.
  • Sistemas de controle de automação industrial.
  • Equipamentos eletrônicos médicos.
  • Instrumentos de teste e processamento de sinais de alta velocidade.
  • Módulos de circuito em eletrônicos de consumo que exigem desempenho rigoroso de sinal digital de alta velocidade.
