salto v-pontuação

marcação em V com técnica seletiva de ranhura em V em PCB

O corte em V é um termo técnico utilizado na indústria eletrônica e de PCB, aplicado principalmente nos processos de separação de PCB (placa de circuito impresso). Essa técnica aumenta a resistência mecânica da placa, atendendo aos requisitos de separação.

Descrição

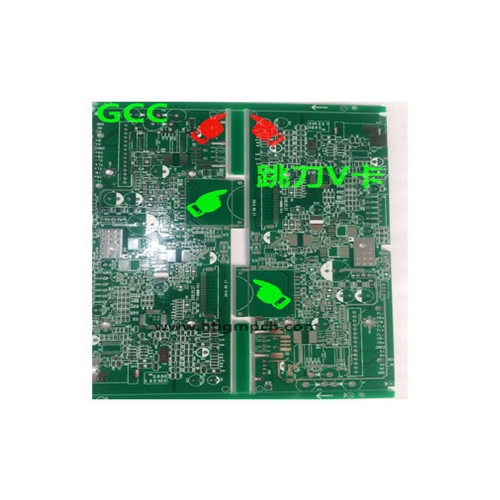

Jump V-Scoring (PCB com ranhura em V saltada)

O corte em V com salto, também conhecido como PCB com ranhura em V com salto, refere-se a um processo de corte em V (corte em V) na separação de placas de circuito impresso, em que a ferramenta de corte salta determinadas áreas e não corta, apenas marcando onde é necessária a separação, deixando outras áreas sem cortar.

Cenários de aplicação

  1. Comumente usado quando certas áreas em uma única placa devem permanecer conectadas ou quando estruturas especiais exigem que a força de conexão seja mantida no projeto da PCB.
  2. Aplicações típicas: placas com pontes de conexão, panelização parcial ou produtos eletrônicos com requisitos estruturais especiais.

Vantagens

  1. Melhora a resistência geral da PCB e ajuda a evitar quebras acidentais durante o transporte ou a montagem.
  2. Atende com flexibilidade a diferentes requisitos de depanelização e conexão em áreas específicas.

Exemplo

Por exemplo, em uma placa panelizada onde a maioria das áreas precisa ser separada, exceto um segmento no meio, pode-se usar o corte em V — a ferramenta de corte em V levantará automaticamente e ignorará essa região sem cortar.
