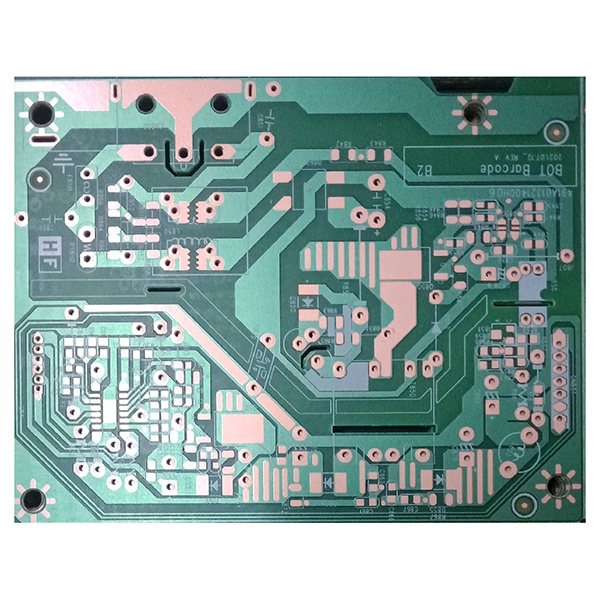

Laminado à base de papel com papel fenólico revestido de cobre para PCB

O laminado revestido com cobre à base de papel fenólico é um material de substrato comum para placas de circuito impresso (PCBs). É fabricado utilizando papel de celulose de alta pureza como base, que é impregnado com resina fenólica e, em seguida, laminado e curado antes de ser coberto com uma camada de folha de cobre eletrolítico. Devido ao uso de resina fenólica e materiais à base de papel em sua estrutura, esse tipo de placa é normalmente de baixo custo, possui excelentes propriedades mecânicas e isolamento elétrico e é adequado para a produção em massa de produtos eletrônicos sensíveis ao custo.

Estrutura principal:

1. Base de papel isolante:Utiliza papel de celulose de alta pureza, processado através de múltiplos tratamentos físicos e químicos para garantir o isolamento e a resistência mecânica da placa.
2. Resina fenólica:A base de papel é totalmente impregnada com resina fenólica para aumentar a resistência ao calor, à umidade e a estabilidade geral.
3. Folha de cobre:A superfície da placa é coberta com folha de cobre eletrolítico, tornando-a conveniente para gravação subsequente e formação de padrões de circuito.

Principais características do laminado à base de papel:

1. Baixo custo, adequado para produção em massa, ajuda a reduzir os custos de fabricação do produto.
2. Boa estabilidade dimensional, baixa flexão e deformação, não se deforma facilmente mesmo após uso prolongado.
3. Excelente usinabilidade, fácil para puncionamento, perfuração e fresagem, adequado para produção automatizada.
4. Bom isolamento elétrico, atendendo aos requisitos de segurança de produtos eletrônicos em geral.
5. A superfície é frequentemente tratada com resina para melhorar a soldabilidade e a planicidade, mas devido à resistência limitada ao calor, não pode ser acabada com nivelamento por solda a ar quente (HASL).
6. Material leve, conveniente para transporte e montagem.

Principais aplicações do laminado à base de papel:

1. Amplamente utilizado na fabricação de PCB para televisores, gravadores, equipamentos de áudio, consoles de jogos, telefones, eletrodomésticos e outros produtos eletrônicos de consumo.
2. Nos últimos anos, também utilizado em placas de alimentação e circuitos de controlo de osciloscópios (CRT), equipamento de automação de escritório (máquinas OA) e outros dispositivos eletrónicos.
3. Adequado para produtos eletrônicos sensíveis ao custo, de desempenho geral e ambiente moderado.

Especificações comuns:

1. Espessura da base: 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm
2. Espessura do cobre: 18 μm, 25 μm
3. Tamanho da placa: 1020 x 1030 mm
