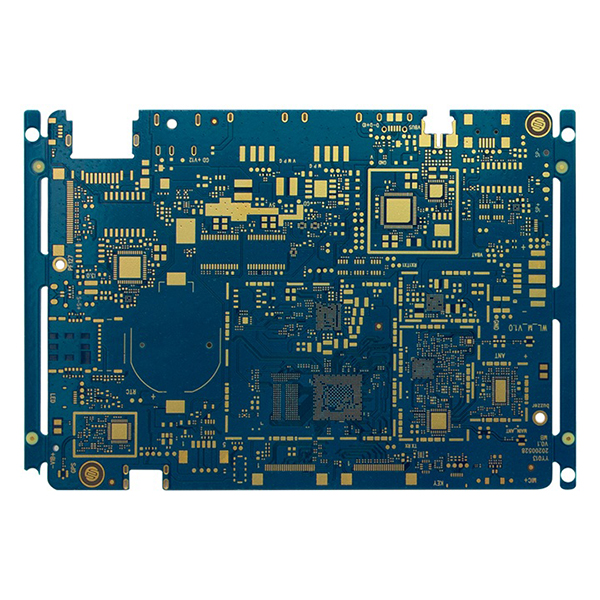

Fabricação de PCB 5G IoT com S1000-2M e ENIG+OSP

Esta placa PCB 5G IoT apresenta excelente desempenho elétrico e resistência mecânica confiável, atendendo aos rigorosos requisitos de transmissão de sinal de alta velocidade e montagem de alta densidade para dispositivos 5G IoT. Seu design e processo de fabricação levam em consideração as diversas necessidades dos terminais IoT, oferecendo forte compatibilidade e escalabilidade.

Principais características da fabricação de PCB 5G IoT

• Utiliza substrato S1000-2M de alto desempenho, com resistência térmica e estabilidade dimensional superiores, adequado para transmissão de sinais de alta frequência e alta velocidade.
• O processo de prensagem híbrida melhora o desempenho geral da placa, adaptando-se a estruturas multicamadas e projetos de circuitos complexos.
• O tratamento de superfície combina ENIG (Electroless Nickel Immersion Gold) e OSP (Organic Solderability Preservative), melhorando a confiabilidade da soldagem e a resistência à oxidação, prolongando a vida útil do produto.
• Suporta roteamento de alta densidade e processamento de pequena abertura, atendendo às tendências de miniaturização e integração na IoT.
• Excelente integridade de sinal e compatibilidade eletromagnética garantem transmissão de dados 5G estável.
• Tamanho, número de camadas e parâmetros de processo personalizáveis para acomodar com flexibilidade vários dispositivos IoT.

Principais aplicações

• Placas-mãe e módulos funcionais para dispositivos terminais 5G IoT.
• Nós de detecção e controle em aplicações de casas inteligentes e cidades inteligentes.
• Campos de alta confiabilidade, como redes de veículos e IoT industrial.
• Vários módulos de comunicação sem fio e dispositivos de aquisição de dados.
• Outros produtos 5G IoT que exigem transmissão de sinal de alta velocidade e integração de alta densidade.
